Dado que yo estaba interesado principalmente en las bandas de 20 y 40 metros, se me ocurrió una antena simple, hecha con materiales comunes.
Para simplificar las cosas, elijo no utilizar un balun, pero yo opté por un estrangulador, hecha de cable coaxial, más fácil de construir.
Para el aislador central que he usado una tabla de cortar de plástico, lo suficientemente fuerte como para soportar el peso de la estructura.
El choque de RF fue construida sobre una botella de plástico de refresco.
Para calcular la longitud de los elementos, he utilizado la fórmula
LONGITUD TOTAL DE DIPOLO (en metros) = 142 / f (frecuencia en MHz)
El resultado debe ser entonces dividido por 2, dando a la longitud en metros de cada uno de los elementos.
En mi caso, ya que yo estaba interesado principalmente en las modalidades digitales, elijo para calcular los elementos para 14.080 MHz y 7.040 MHz.
El elemento 40m puede también ser utilizado en la banda de 15m (tercera armónica: 7 MHz * 3 = 21 MHz)
 |
| La tabla de cortar de plastico (hecho en China), listo para convertirse en el aislador central de la antena dipolo |
 | |
| El aislador central, ya perforado y listo para la instalación del Balun 1:1 y los elementos de dipolo |
 |
El Balun 1:1, está construido sobre una botella de plástico
los detalles de construcción:
diámetro 9 cm. Longitud 11 cm. Número de vueltas 21 La longitud total de cable coaxial requerido 6,5 metros |
 |

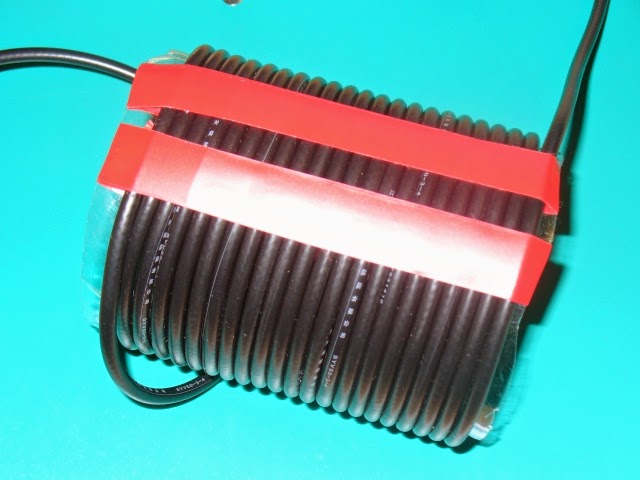

| Otra vista del Balun 1:1 (Estrangulador de RF) |
En la primera versión que construí, usé sólo un espaciador único entre los dos elementos, instalada en el extremo del brazo de 20 m.
Se recomienda utilizar al menos 4 espaciadores para cada lado, esto evitará que los cables se tuerzan
Giovanni -UN7JOT-
Ust Kamenogorsk
Kazakhstan
