Las bobinas "inductancias", nos pueden servir para variados montajes en el campo de la radió afición, ya sea para filtros, antenas, etc. Pero en este caso trataré de explicar de una manera sencilla como construir una para aplicaciones en acopladores o antenas, y como siempre con materiales que sean de fácil acceso, y bajo costo.
Primero que nada, debemos definir el uso que daremos a nuestra bobina, ya que de ello dependerá el grosor del alambre a ocupar y el diámetro que tendrá nuestro proyecto, en mi caso use alambre de instalación eléctrica, al cual le saque la protección plástica, dejando el alambre desnudo.
AHORA VAMOS PASO A PASO:
1- Una vez definido el diámetro aproximado de la bobina y el grosor del alambre que usaremos, tomamos dos trozos de plástico o acrílico y realizamos perforaciones con una broca de diámetro levemente superior al grosor del alambre elegido.
Aquí debemos tener muy claro la separación que queremos dar entre espiras, ya que estos trozos de plástico nos servirán como guía.
2- Tomamos el alambre al que previamente le hemos quitado la protección plástica, y lo estiramos. Una vez hecho esto, lo bobinamos a espiras juntas en un tubo del diámetro elegido, ojo que siempre la bobina final será levemente superior en diámetro.
3- Ya tenemos una bobina, pero a espiras juntas, ahora procedemos a bobinar nuevamente pero usando estos trozos de plástico como guía, de la misma forma como se anillan los documentos, se requiere un poco de paciencia, pero el procedimiento es rápido.
Dependiendo del uso que le daremos, podemos usar dos o mas trozos de acrílico o plástico como guía, una vez hecho esto, las espiras quedan sueltas, por lo que procederemos a fijarlas con pegamento o silicona, en mi caso use silicona transparente, demora un poco más en secar, pero da un acabado firme.
*******************************************************************

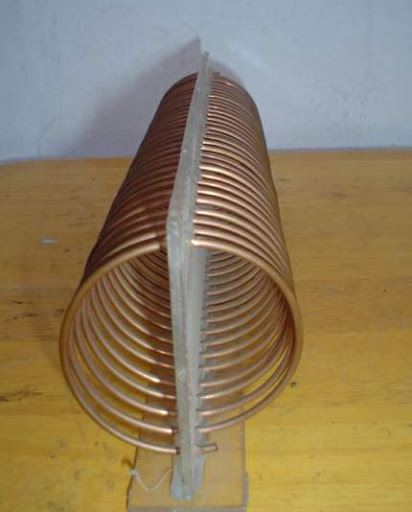

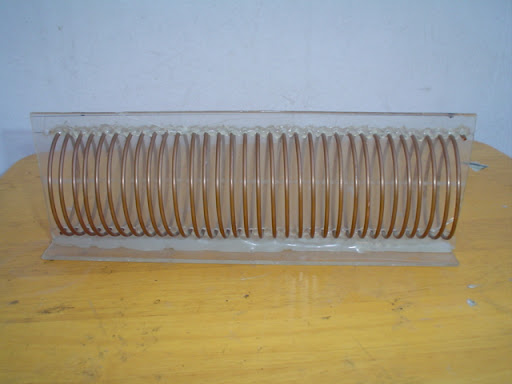

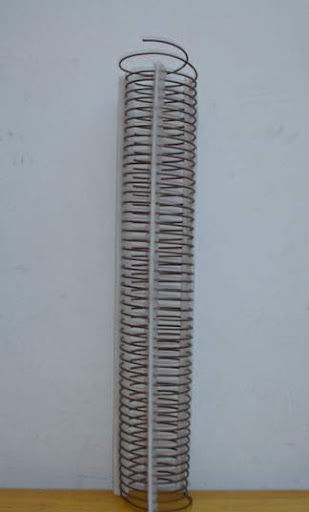

En las fotos siguientes se hizo lo mismo, pero se perforó el acrílico al último, ya que se uso un trozo único de guía para nuestra bobina.

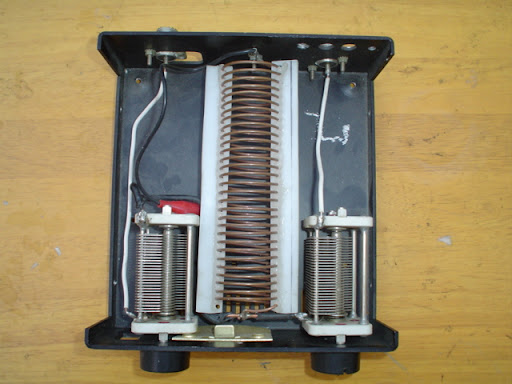

Y por último , una aplicación práctica, un acoplador, vulgo transmatch o sintonizador de antena, el cual podemos realizar a bajo costo, y con una muy buena presentación.
Como podemos ver, los materiales quedan al ingenio del constructor, pero si revisa entre sus cachureos, se dará cuenta que tiene todo lo necesario para este proyecto.
Cortesia del website : http://ce4iey.webcindario.com/bobina.htm
