LA FAMOSA ANTENA RING-"O"



La elección de una antena para la banda ciudadana ( CB Band ) no es fácil. Tiene varios estilos para elegir dipolos, omni-direccional, direccionales, Quad´s,  alambre y materiales (fibra de vidrio, aluminio, alambre), así como posibilidades de montaje (mástil, torre, trípode, techo, arboles etc...) En términos generales las antenas de base más populares en el mundo de CB son las antenas omnidireccionales verticales. Ellos ocupan la posición #1, ya que son fáciles de instalar, que no suelen tener tanto espacio como una direccional más grande (Yagi) son  Antenas de estilo y diversidad  de diseños y son baratos.

La antena Maco V 8.5 es una antena de plano de tierra verticales omni-direccional de aleación de aluminio de especificaciones del tipo de aviones 6063-T5, el aluminio consta de tubos de aluminio con 0.050 "de espesor. Las antenas se fabrican
 en los E.E.U.U. El estilo plano de tierra de antenas verticales utilizan radiales que se extienden hacia fuera de la base del conjunto para ayudar a reducir el ángulo de la radiación. Estos tipos de antenas han demostrado ser muy eficaz para hablar tanto a nivel local y larga distancia.

Hay una gran discusión en línea sobre los beneficios de los radiales de plano de tierra frente a las antenas que no los utilizan, como la antena vertical de fibra de vidrio Solarcon Imax 2000 o utilizar otras configuraciones como el Sirio Vector 4000. Estas comparaciones son muy subjetivas e implican una gran cantidad de teoría de la antena por lo que para esta revisión, hemos decidido centrarnos en la instalación, puesta a punto, las especificaciones y el rendimiento general de esta antena sin involucrarse en el acalorado debate sobre qué antena es la mejor.


LA CAJA
La antena Maco V de 5/8 de la antena viene empaquetado en una caja de cartón 74.5" de largo, junto conla tornilleria y accesorios de armado que venen en la caja de embalaje. La antena está completamente desmontada, , cuando  lo recibes, así que prepárate para dejar de lado algo de tiempo para el montaje y puesta a punto.

Como se puede ver en las fotos de la antena se compone de varias secciones de tubos de aluminio de diferentes diámetros que se deslizan entre sí y se mantienen en su lugar con el hardware incluido.


También te darás cuenta de dos piezas de "C" en forma que cuando se montan se convertirá en una sección del anillo de sintonización especial en la base de la antena. El nuevo propietario de la antena base puede ser un poco intimidado por todas las partes y tener que montar la antena de sí mismos, pero no hay necesidad de preocupación, ya que las partes van juntos de manera muy sencilla y la mayor parte del proceso es muy sencillo.


ENSAMBLE

Algunas de las piezas de tubería para el Maco V 5/8 tienen ranuras especiales cortadas en los extremos. Para el montaje se desliza los trozos más pequeños de tubería en estas piezas y utilizar sus piezas de conectores de hardware para apretar alrededor de las secciones entrecerrados. Al apretar las piezas de conexión (anillo, con tornillo, tuerca) comprimen las secciones entrecerrados de la tubería y apriete hacia abajo, completando la conexión entre las dos piezas de aluminio.

Algunas de las secciones utilizan abrazaderas de manguera para asegurar dos piezas de tubo juntos y estos se utilizan principalmente en las secciones verticales.




Una vez que hayas completado deslizando la mayoría de sus piezas de tubos juntos usted está listo para hacer frente al sistema de anillos. Las dos piezas "C" se unen junto con tornillos en dos sitios de la antena para crear un efecto sacacorchos ligera.

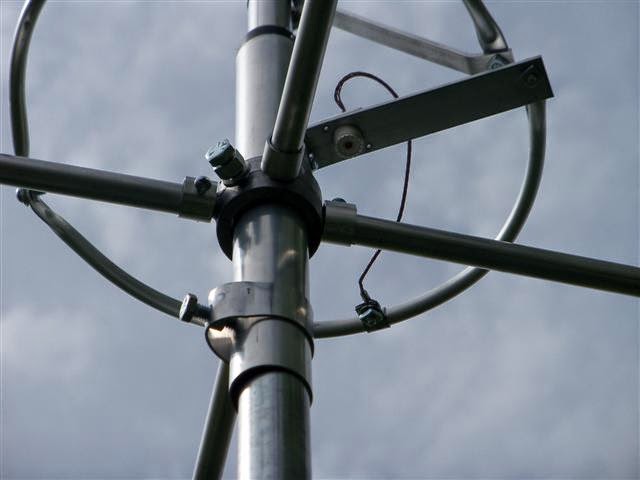

Como se puede ver en la imagen de la parte superior del anillo está unido a una barra de metal que los ángulos hacia abajo en un ángulo de 45 grados y está unido a la antena con una abrazadera. Los tornillos de la sección inferior en el soporte del conector coaxial, que es una pieza en forma de L de metal que está atornillada directamente a la antena. La instalación de esta parte de la antena es probablemente la parte más difícil, ya que requiere de la medición y el ajuste más específico. Estas piezas son más pequeñas y por lo tanto, tenga cuidado de no doblar o romper el aluminio.

El último paso en esta asamblea es unir el cable desde el centro del conector coaxial al anillo con una pequeña pinza P.

Los radiales planos de planta para esta antena se unen a un anillo que tiene cuatro protuberancias que se deslizan a. Este anillo está conectado a la sección principal base de la antena con un perno.

Una vez que su antena está montada se puede montar directamente sobre la sección del mástil. El mástil se deslizará dentro del tubo inferior de la antena y está asegurado con un anillo de metal / perno.

Totalmente montado, la antena y la instalación de 27 MHZ de la antena debe ser 248 "(20,5 pies) de altura. Usted necesitará una buena gran parte del espacio en el montaje para asegurarse de no doblar accidentalmente cualquiera de los radiales o daña la antena .

INSTALACION Y AJUSTE

Ahora que la antena se monta usted deberá sintonizar la antena para la mejor ROE para las frecuencias que la intención de hablar sobre (la antena puede ser configurado TANTO EN 10 METROS  COMO EN 11 METROS, pero nos centraremos en calibrarla para la banda ciudadana de los 11 metros ). Para la sintonización, la antena debería idealmente estar a su altura de funcionamiento, pero para la mayoría de la gente no es razonable tratar de sintonizar una antena o hacer cambios mientras se monta 40 pies en el aire en su torre o mástil, por lo que usted quiera hacer más de la puesta a punto antes de la instalación.


Esto plantea un pequeño problema que usted necesita para obtener la antena en el aire un tanto de lo contrario sus lecturas de ajuste no serán exactos. Para superar este problema que por lo general saco dos piezas de tubería de cerca guardo todo. Ambas secciones son 6 metros de largo y son las barandas superiores que encajan entre sí. Tengo otra pieza de 6 pies de tubo de fontanería que he golpeé contra el suelo cerca de 3 'y me deslizo el 6' top tubo cerca de carril sobre esto. Entonces yo atribuyo la antena a la otra sección de 6 pies y conectar las dos secciones juntas. El resultado final es un mástil de 12 pies que es lo suficientemente alto para la prueba / ajuste y si tengo que hacer cambios que puedo soltar fácilmente la sección de arriba hacia abajo y ajustar la antena y luego volverlo a poner de nuevo.

Ajuste de los cables de acero en esta antena se puede lograr de dos maneras. Usted puede ajustar la longitud física de la antena deslizando el tubo que entra en la sección de abajo hacia arriba o hacia abajo. El otro método consiste en ajustar la ubicación donde el hilo conductor central se une al anillo. Para mi antena encontré que sólo necesitaba ajustes menores para ROE y los cambios más notables en la puesta a punto fueron realizadas por el cambio de la ubicación del cable conductor en el anillo.

Después de aproximadamente 1 hora de reunión, armado y dialogo  con quienes me ayudaron a armar esta antena y de 10 minutos de sintonía , las lecturas de ROE de 1,3 en el canal 1, 1,1 en el canal 20 y 1,15 en el canal 40 (estas lecturas están ajustadas estando la alntena a una altura  de  mas ó menos 3 metros de altura antes de la instalación definitiva). Me di cuenta de que esta antena en particular una vez montado y afinado por 11 metros no es una antena que genera un gran ancho de banda, por lo que si se establece la longitud de 11 metros y un hay a futuro un plan para hablar por 10 metros facilmente con un sintonizador o antenna tuner puede ser facilmente acoplado, usar acoplador si se va a udar en la banda de  10 mts es ampliamente recomendado.

Hice un último cheque y apreté todos mis accesorios, conecté mi Davis RF Bury coaxial Flex y ha montado la antena en algunos masting temporal en el patio trasero. Altura hasta la parte inferior de la antena fue de alrededor de 30 'y con el 20' longitud de la antena de la punta fue de alrededor de 50 '.

RENDIMIENTO

Instalé la antena durante el fin de semana, pero no tuve ningún DX para escuchar y no podía levantar los lugareños, por lo único que teníamos para los primeros dos días de escuchar era estático. En realidad, esto presenta un escenario interesante como muchas personas han hecho comentarios en los foros que tras la instalación de una antena de aluminio y comparándola con una antena de fibra de vidrio anterior de que el Maco de tienden a tener un menor nivel de ruido.


Tengo mis otros dos antenas (Imax 2000 y casera ¼ plano de tierra) en un conmutador de antena por lo que añade el Maco V 5/8 para el interruptor de tres vías para comparar el ruido estático. En su mayor parte las tres antenas fueron muy similares en términos de ruido estático, pero encontré que en ciertos canales en los que tenía un mayor nivel estático debido al zumbido eléctrico en el fondo que la Maco no parecía escuchar este ruido eléctrico tanto como las otras dos antenas, por lo que es más silencioso en esos canales.

Sospecho que porque vivo en una comunidad agrícola con muy poco ruido eléctrico y, básicamente, no hay líneas de energía por encima del suelo que no voy a ver como mucho de una diferencia como alguien que vive en una ciudad más grande, con más interferencia eléctrica. Con base en mi prueba simple y los muchos comentarios que he visto en línea yo tendería a creer las afirmaciones de que esta antena puede ofrecer una pequeña reducción en el ruido eléctrico sobre antenas de fibra de vidrio como el A99 o Imax 2000 en lugares donde ese tipo de ruido es más prevalente.

Más adelante en la semana tuve la oportunidad de hablar con mi estación local de ensayo en la zona e hizo algunas pruebas de AM y SSB. El Maco V 8.5 obtuvo muy buenos resultados poniendo una señal de unidad 3-5 S en SSB a la estación de 35 millas de distancia. La señal transmitida era lo suficientemente fuerte de que la estación de recepción fue incluso capaz de oírme cuando se pasó de su antena vertical a su antena de haz. Me dijo que por lo general cuando las estaciones de mi ciudad tratan de hablar con él utilizando una vertical y que está en el rayo no puede oír en absoluto, por lo que quedó impresionado con el rendimiento de la antena.

Luego me dieron la oportunidad de hablar un poco con el DX Maco V 5/8, y mientras que las condiciones de DX no son la mejor medida de una antena ya que el nivel de salto puede variar de día a día, tuve la oportunidad de ver lo bien que fue capaz de hacer contactos en diferentes zonas del país y que tan bien mi estación fue capaz de competir con todas las otras estaciones tratando de hacer contactos.

Los resultados fueron excelentes. Un minuto yo era capaz de ponerse en contacto con Tennessee y Carolina del Sur, el siguiente hice un contacto en Dakota del Sur y minutos más tarde yo estaba hablando en California. Tuve ningún problema para conseguir estaciones de responder y tuve muchos informes de que mi señal de la emisora ​​era fuerte.

Para recibir las comparaciones que decidí probar la Imax 2000 y Maco V de 5/8 y ver si había alguna diferencia discernible en la intensidad de la señal de recepción. Hice algunas pruebas para las estaciones locales y estaciones DX y después de días de pruebas llegué a la conclusión de que a las mismas alturas, utilizando el mismo cable coaxial, de prueba con las mismas estaciones, el Maco regularmente tenía una unidad de 0.25 S reciben mayor lectura de la Imax 2000. Ahora bien, como cada antena instalar es diferente y que muchos factores están en juego este resultado podría ser diferente para otra persona haciendo la misma prueba, pero creo que en términos generales la mayoría de la gente va a encontrar el Maco superará ligeramente la Imax 2000 para recibir por alrededor de ¼ unidad S.


Si bien no existe un estándar para las unidades S el principio generalmente aceptado es que una unidad de S es igual a alrededor de 6 dB. Lo que daría al Maco una ventaja de ganancia 1,5 dB en la Imax 2000 para recibir en mis pruebas.

Aparte de las prestaciones en el aire que encontré la construcción física de la antena impresionante y casi inmediatamente después de su instalación que experimenté 50 ráfagas mph durante una tormenta. La antena manejó el viento sin dificultad y parecía que la construcción de la antena es suficiente para sobrevivir la mayoría de la gente va a encontrarse con tormentas.

El único punto débil en la antena podría ser la sección de tuning anillo. A pesar de que está construido en aluminio y se maneja el viento sin problemas, una rama que cae perdida o la integridad física podrían dañar las piezas más finas de la sección del anillo mucho más fácil que otras partes de la antena. Si bien las posibilidades de que esto ocurra son probablemente muy delgada, es sólo algo que observar.

RESUMEN

El Maco V de 5/8 de antena plano de tierra es una antena bien construida de aluminio que ofrece muy buenas características de rendimiento. Se anuncian en línea en cualquier lugar cuyos precios  van desde los $99 DLLS a $ 129 DLLS segun la tienda, y es realmente justo el precio por esta gran antena.


Mientras el debate de las cuales CB antena vertical es mejor continuará en los próximos años que sabemos que las antenas de plano de tierra funcionan muy bien y bajamos el ángulo de radiación para evitar la pérdida de la señal hacia el cielo.

Ahora hay una cierta competencia en el mercado de plano de tierra y antenas como LA ANTENA i10K interceptor han demostrado a sí mismos como grandes artistas, pero también son mucho más caros ($ 339 + gastos de envío). Para la mayoría de la gente del Maco V de 5/8 de la antena va a ofrecer más por tu dinero, mientras que las antenas como la interceptor 10K generalmente apelan a los CB'ers más graves o personas que necesitan una antena para manejar vientos de 100 kilómetros por hora y 10.000 vatios de salida (el Maco V 8.5 está clasificado hasta 1200 vatios - para aquellos que necesitan una mayor capacidad de potencia en la línea de Maco Maco está la V 5000 clasificado para 5000 vatios y un precio en línea alrededor de $ 149.95).

Una desventaja de las antenas de aluminio tales como el Maco V 8.5 es el ensamble. Sin embargo, toma al menos una hora para la mayoría de la gente a poner las antenas juntos y conseguir inicialmente la antena en posición para la prueba puede ser un poco complicado, sin dañar las largas radiales planos de planta. Algunos operadores de radio pueden encontrar una antena de plano no suelo más fácil de montar y montar, pero con 1,000 's de estas antenas se venden y se utilizan creo que la mayoría de personas no tienen problemas poniéndolos juntos.

Después de poner a prueba dos antenas Maco diferentes en el último par de meses, puedo decir que la marca Maco de antenas llegó bien embalado, utiliza materiales sólidos, y las instrucciones fueron bien escrito y explicó cada paso en el montaje.

En contacto con Maco Me pareció que su personal sea de fácil acceso por teléfono o correo electrónico y muy útiles para responder a mis preguntas. En este día y edad donde muchos productos CB son fabricados por empresas en el extranjero y distribuidos varias veces antes de llegar al mercado me resulta refrescante para poder llamar a una empresa y en pocos minutos estar hablando con el propietario sobre diseños de antena.

El Maco V 8.5 ha sido una antena de CB muy popular y lo más probable es que alguien en su casa ya está usando uno. Si usted está poniendo su primera antena de base, o usted ha decidido actualizar desde una antena más cortos, como la A99, usted no será decepcionado con la Maco V 5/8.

EN DEFINITIVA  EL ANALISIS DE ESTA ANTENA ES TODO UN CLASICO DENTRO DEL MUNDO DE LAS TELECOMUNICACIONES... LA LLAMADA ANTENA RING-"O"
