ANTE LO REDUCIDO DE LOS ESPACIOS EN CASA PARA PONER GRANDES ANTENAS PARA RX ESTA OPCION ES MUY BUENA PARA LA RECEPCION DE ONDA CORTA...ESTA ANTENA ES ADECUADA PARA EDIFICIOS, ESPACIOS PEQUEÑOS O LUGARES DONDE QUERAMOS EXPERIMENTAR CON ESTA GRAN ANTENA DE RECEPCION PARA LAS BANDAS DECAMETRICAS... SENCILLA Y SIMPLE DE CONSTRUIR
El bucle mide 3 pies por brazo ( 1 METRO +/- ) se trata de dar dos vueltas de cable # 20 aislados en un marco de bambú o de material aislado, resonó con un condensador de 300pF y para las bandas desde 0-80m (necesita 150pF o algo así, creo), con un capacitor de 500pF fijado con pinzas de cocodrilo para los 160m. (550pF requiere, total. Usted puede ver el capacitor de 500pF colgando de las correas de velcro en la imagen. La antena está actualmente configurada para 80m.) Medí la inductancia del bucle con mi analizador MFJ, luego recogió los casquillos de resonancia. Acoplamiento para el bucle se realiza por un "bucle cuadrado de16" por brazo que se conecta al cable coaxial.

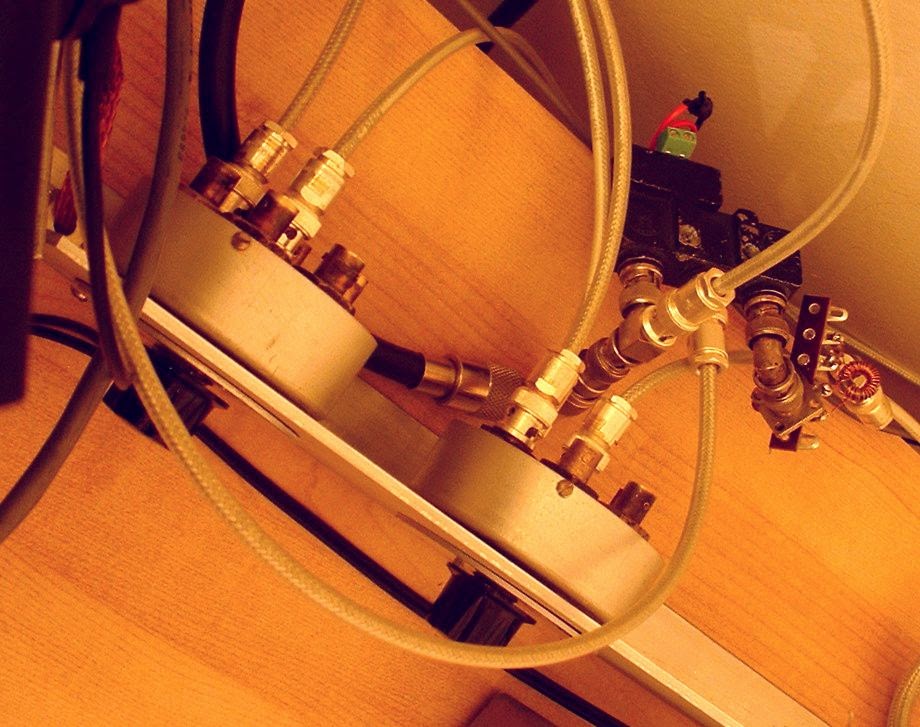

El otro extremo del cable coaxial tiene un transformador de aislamiento 1:1 para aislar el escudo coaxial del resto de los motivos. Creo que esto no es del todo necesario, pero está ahí para un intento final a un bajo ruido de recibir L invertida que está acoplada por transformador y tiene una tierra separada. Esto entra en un relay de conmutación que está actualmente conectada al relevador de cambio operada pero finalmente será operado por el TX GND en el FT-857 y / o de su primo en el TS-440S. :::OJO:::No se puede transmitir en esta antena; el relevador me permite pisar un interruptor y entro en transmisión.
He encontrado que esta antena necesitaba estar en el medio de la sala o del radioshack para anulación adecuada. Esto lo puso cerca de 10 pies de distancia de la radio. Ahora, es necesario realizar un ajuste frecuente de la frecuencia de resonancia y la dirección nula, por lo que necesita para ser capaz de ver S-metro de la radio a través del cuarto. Me pareció que el ajuste de MTR para el color de la retroiluminación en el FT-857 es útil para esto; los cambios de luz de fondo de azul a través de púrpura al rojo como señales más fuertes; este audio además me permite pico la afinación y encontrar la nula profunda desde muy lejos para ver la caja del medidor.
Me he movido desde fuera del apartamento e incluso antes de que yo hice, yo más o menos dejó de usar el bucle. La limpieza de mis propios recursos era suficiente para hacer muchos de mis problemas de ruido desaparece. Pero si el equipo ruidoso era el ordenador de mi vecino en lugar del mío, el bucle probablemente habría sido un requisito permanente en mi estación de apartamentos. Yo todavía lo utilizan de vez en cuando para encontrar la dirección. Busqué un poco de ruido en mi nueva casa de los ascensores en un edificio de apartamentos cerca de aquí. Me puedo imaginar si hubiera estado viviendo en ese edificio. Yo tendría que aguantar a este sonido en 5/9 dB 40. A veces se necesita toda la ayuda que pueda conseguir.
Daniel S. Zimmerman, N3OX
Estas antenas tengo entendido que captan el campo magnetico de la señal electromagnetica y que son muy directivas con lo que son mucho menos ruidosas si se vive en una poblacion. El problema es que son muy directivas estando verticales y habría que girarla para apuntar a una direccion concreta. Tengo entendido que si se mete dentro de un tubo de cobre cortado, una especie de C con el centro a masa, aun son menos ruidosas ya que el cobre elimina el ruido de chispas etc que llega en forma de campos electricos. Se podria poner horizontal y entonces captaria bien en todas las direcciones. Condensador variable se puede poner uno mini de una radiotransistor barata desguazada. Los chinos ahora hacen lo radiotransistores sin CV variable, ponen en su lugar un potenciometro que imita a un CV.
