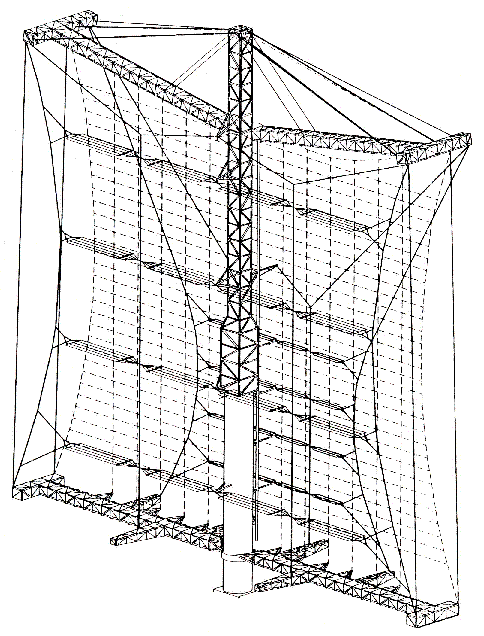

1.- Antena Rotatoria para onda corta tipo Cortina. (6-26MHz)
La antena del tipo cortina es giratoria y direccional es una Antena de dipolo, que consiste en filas y columnas de dipolos. El número de filas es generalmente de 2, 4 o 6; el número de columnas es generalmente 2 o 4.La antena de cortina giratoria es una antena direccional de alta ganancia, diseñado para las comunicaciones de alcance medio y largo distancia.Una antena de cortina giratorio por lo general consta de 2 matrices de cortina (una banda baja y una banda alta) de dipolos de polarización horizontal con una pantalla de reflector colocado entre medio. La matriz de banda baja cubre las bandas de 6, 7, 9 y 11 MHz (6-11 MHz) y la matriz de banda alta cubre las bandas de 11, 13, 15, 17 y 21 MHz (o 13-26 MHz).El número de columnas de dipolos define la anchura de haz de azimut. Para un 2-dipolo amplia gama, el ancho del haz de radiacion es de alrededor de 50 °, para una amplia gama 4-dipolos alrededor de 30 °.El número de filas de dipolos y la altura del elemento más bajo por encima del suelo determinan el ángulo de elevación y por consiguiente la distancia de la zona de servicio. Un alto array 2-fila tiene un ángulo de despegue típica de 20 ° y se utiliza para las comunicaciones de rango medio, mientras que una alta gama de 4 filas tiene un ángulo de despegue típica de 10 ° y se utiliza para comunicaciones de largo alcance.La estructura de soporte para una antena de cortina giratorio puede ser o bien dos torres con la antena suspendido entre medio o una sola torre que gira con una subestructura para la antena.
PRECIO SUGERIDO POR EL FABRICANTE $3.000.000 US
2.-ANTENA LOG-PERIODIC ROTABLE PARA ONDA CORTA
La antena log-periódica giratorio es una antena de polarización horizontal de banda ancha para comunicaciones de rango medio y largo.
Gracias a un rotor, cualquier dirección deseada puede ser elegido.
El patrón de radiación es generalmente uniforme en toda la gama de frecuencias de la antena, sin embargo, el patrón se puede adaptar para satisfacer los requisitos.
La estructura radiante consiste en una serie de dipolos, montado en un brazo horizontal. Los dipolos son alimentados a lo largo del centro de la estructura.
La estructura de soporte de la antena puede ser una torre autoportante o un mástil guyed.
PRECIO SUGERIDO POR EL FABRICANTE: $1,200,000 US
3.- ANTENA ROMBICA O DE CONFIGURACION DIAMANTE.
Todas las patas de la antena son de la misma longitud, y los ángulos opuestos de la ante a rombica o de configuracion diamante son iguales.
Las longitudes de las piernas de la rómbica debe ser un número entero de medias longitudes de onda.
Un diseño típico antena rómbica sería a una altura de entre un medio y una longitud de onda completa.
Hay 2 versiones de la antena rómbica, la antena rómbica resonante y la antena rómbica terminada.
La antena rómbica resonante es bidireccional, mientras que la antena rómbica terminada es unidireccional.
Una cantidad considerable de energía puede perderse en la resistencia de terminación y representa el precio que hay que pagar por algunas de las características deseables tales como simplicidad de construcción, relativamente amplio ancho de banda de operación y ganancia alta directividad.
PRECIO SUGERIDO: $100.000US
SHORTWAVE RADIO BROADCAST ANTENNAS
